海图的数据描述字段在海图的开始位置，有且只有一个，他的作用是描述海图文件长度，标识海图的传输文件标准，就是标明此文件符合S57传输标准。还有就是标识海图中有哪些子字段。下面我们俩研究一下DDR的头标区，目次区，和字段区的结构。
一、头标区

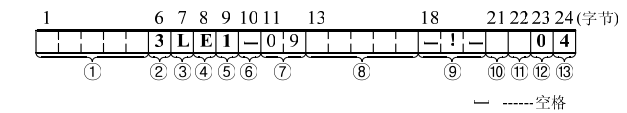

下图就是DDR 头标区字符示意图

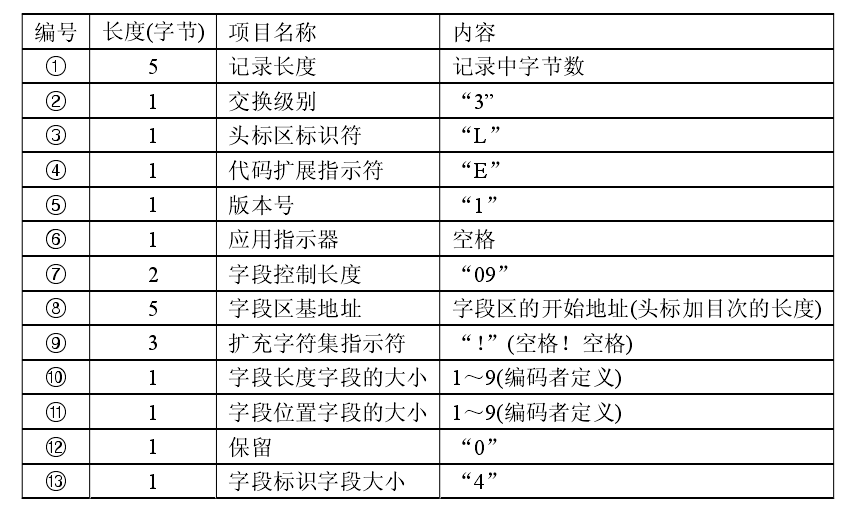

DDR的头标区由二十四个字符组成，每个字符代表的意思如下图所示
我们可以看到海图DDR头标区的开始的5个字节代表整个海图文件的字节数，第六个字符是交换级别“3”,以此类推。
值得注意的是上图中序号10代表的意思字段长度字段的大小，意思是目次区中标识子字段长度的区域的字节长度数目。
二、目次区

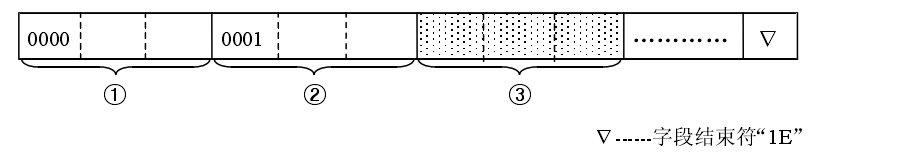

DDR 的目次区包含确定每一个字段在字段区的标识和定位参数。目次区由重复的目次项组成，每一个目次项包括字段标记、字段长度和字段位置。目次区由字段结束符(1EH)终结。字段位置相对于字段区开始位置计算。目次区后的第一个字段的位置是 0。字段定义三元素(标记、长度、位置)的字节数由逻辑记录的头标所定义。DDR 目次区结构如图所示：

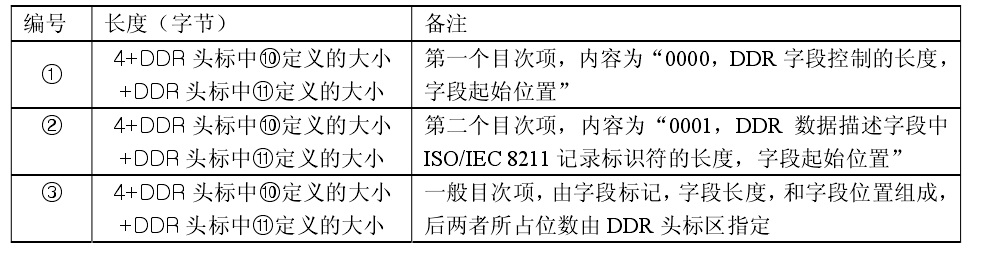

上面各个序号的含义如下图所示
三 字段区
DDR 字段区的第一个字段是字段控制，标记是“0000”。该字段包含了一个字段标记队列表，定义了 DDR 中描述的所有字段的父/子关系。此外还包含 DDR 描述字段的前序遍历顺序，形成了交换文件的类属树形结构。字段标记对能以任何次序置于列表中，但是必须连续。其实S57本来设计这个字段的意思是海图不用借助外部的文档来实现对海图的文件的解析，字段区的用意就是来描述后面DR区包含了哪些子字段，以及他们的结构，个人觉得其实是不可能，在后续的文章中，我将描述子字段的含义，当我们了解了子字段含义。那么其实我们不用关心DDR字段区的内容，其实就是不用解析。
