面物标对象的绘制指令
SHOWAREA指令旨在符号化面物标对象。它执行各种填充操作。主要要求是，区域符号必须始终在ECDIS的查看窗口内的区域部分中清晰可见。如果该区域覆盖了视窗的很大一部分，则可能需要多个符号。另一方面，第二个要求是不要显示过多的符号，因为这会引起混乱。一种解决方案是将符号置于查看窗口所暴露区域的中心。
面物标的填充方式有以下几种：
- 用不透明的颜色填充（例如深度区域）；
- 用透明的颜色填充（例如，交通隔离区）；
- 用符号（如交通箭头）或纹理（如冰块）的图案填充
- 在面物标的某个位置绘制符号或文本（例如，交通箭头）
透明颜色填充可以与不透明填充重叠，而图案填充可以与任何其他填充（包括另一个图案填充）重叠。对于重叠填充，在多个区域填充操作的序列中，必须多次填充各个区域。
透明填充 表示库支持两种透明填充方法。
1.) 只有一部分像素具有填充颜色（点状填充，伪透明）
2.）根据填充百分比，在每个像素处混合填充和基础颜色。
当使用方法1和4个像素组来实现透明度时，则只能将百分比25％，50％和75％用于透明度。为了与两种透明度方法兼容，表示库中仅使用25％，50％和75％的百分比值。

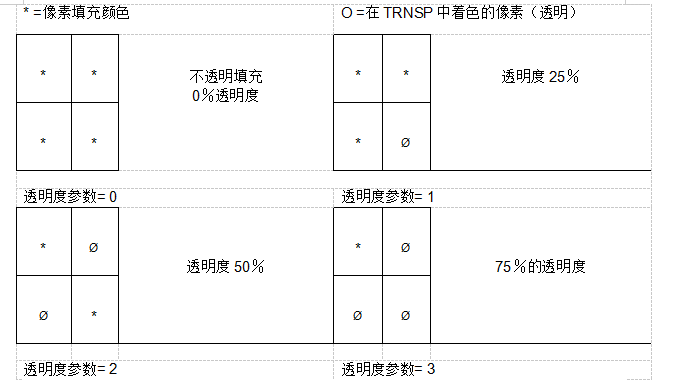

下面说明方法1可以实现的伪透明性。
如果必须用透明颜色填充4 x 4像素的区域，则仅用不透明填充颜色对该区域的3、2或1个像素进行着色，而其余像素使用'TRNSP'颜色进行着色'（= 100％透明，请参阅4.2.1），这意味着未对这些像素执行颜色填充。因此，仍然可以透视下面的像素的颜色。在高分辨率屏幕上，结果将非常接近真实的透明填充。
因为大多数ECDIS系统很可能使用此技术进行透明填充，所以表示库中仅使用25％，50％和75％的透明度百分比。
未完待续.....
