在海图中，有些区域需要使用图案进行填充，在实际的绘制过程中，如何进行填充呢？

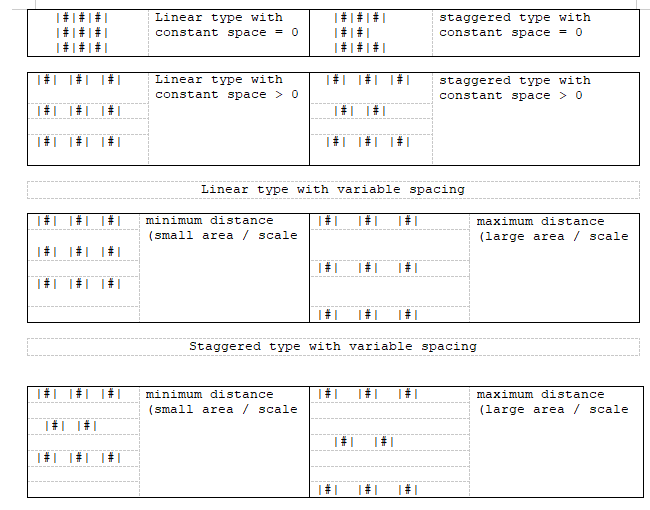

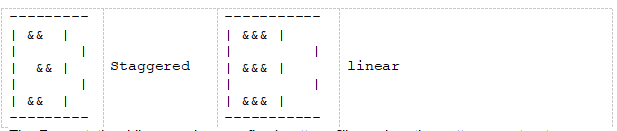

填充图案使用间距较大的符号，例如用于禁航区，其纹理是由连续的形状组成，例如疏浚区域的点或菱形图案，这些图案是为了突出显示深度小于安全水深。图案符号或纹理单元可以通过像素阵列或矢量符号表示。图案填充模式可以是交错的或线性的，如下图：
实际绘制时仅使用固定的图案填充间距，当用户平移图表显示时，图案不得移动。
使用图案符号填充区域的位置必须基于地理位置，而不是基于屏幕的边缘。如果填充图案基于屏幕的边缘，则当图片以居中模式向下方移动时，图案符号将不会停留在图表的同一位置。也不要在填充区域的边缘上放置填充图案。当两个相邻区域被同一图案填充时，这将导致外观看起来很奇怪。
附录给出了模式符号之间的垂直和水平距离。此距离是符号之间的空间。使用符号的边界框及枢轴点来计算符号覆盖率。该机制允许将枢轴点用于符号间距的精细调整。
