浅谈如何提高电子海图拼图的正确率

0引言

随着“一带一路”重大构想的提出,特别是在电子海图应用不断广泛,影响不断扩大之后,电子海图的数据连续统一愈加重要。而电子海图拼接是否正确是电子海图数据是否连续统一的关键,我们根据生产实际情况分析了影响电子海图拼接正确的主要因素,经过分析我们发现受海图生产周期,以及作业技术规范不完善等因素的影响,相同或不同航海用途的电子海图在单元边界线上出现拼接不上问题,不同航海用途有叠盖关系的电子海图间内容不一致情况,这大大影响了我们的电子海图数据的连续统一。

1现状调查

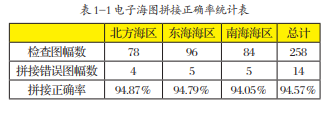

对目前电子海图拼接的正确率进行了统计分析。选择2014年9月至2015年4月所制作的北方海区、东海海区和南海海区不同比例尺258幅电子海图进行分析,经统计分析得出目前电子海图拼接的正确率为94.57%,不能很好的满足用户使用及电子海图质量的要求,见下表:现根据2014年9月至2015年4月电子海图的质量检查成果,统计出电子海图拼接正确率统计表

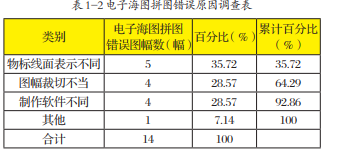

针对上表中错误的情况,对此进行了进一步分析。主要归纳为以下几个方面:

2原因分析

调查现状之后,针对可能引起电子海图拼接错误的原因,从人、机、料、法、环五个方面进行了分析,找出了影响电子海图拼图正确率的几个原因。

2.1对电子海图拼图相关规范理解不够

以测试的形式考查20名作业人员对电子海图拼图相关规范的理解,测试的结果表明只有10人对电子海图拼图相关规范完全掌握,其他作业人员对电子海图拼图相关规范的掌握都有不同程度的欠缺。

2.2电子海图单元范围裁切不当

检查了所有拼接错误的电子海图的单元裁切范围,经过分析电子海图的单元范围裁切不当会导致相邻电子海图数据缺失或叠盖,经统计由于电子海图单元范围裁切不当而导致电子海图拼图错误幅数为4,由此可见单元范围裁切不当是导致电子海图拼接错误的主要原因之一。

2.3电子海图物标的线状、面状表现形式不同

通过检查拼接有错误的电子海图发现不同电子海图中的同一物标表现形式可能不同,这是由于相拼接的电子海图比例尺不同造成的,经统计电子海图物标的线状、面状表现形式不同而导致电子海图拼图错误幅数为5,所以,物标的线状、面状表现形式不同是导致电子海图拼接错误的主要原因之一。

2.4不同软件制作的电子海图之间拼接出错

检查不同软件制作的电子海图拼接情况,发现用不同的制作软件HPDProductEditor与Composer分别制作拼接的电子海图中有4幅出现拼接错误。不同软件制作也是电子海图之间拼接出错的主要要因之一。

3制定改进对策

3.1进行对电子海图拼图相关规范的培训

组织了关于电子海图拼图相关规范的培训。结合工作实际对电子海图规范中与拼图相关的部分进行了详细的培训,在培训中对相关规范进行的全面的剖析,经过集中学习大家对相关规范有了更深刻的理解,并能结合作业实际灵活运用。

3.2规范电子海图单元范围裁切的工作流程

对目前电子海图单元范围裁切的工作流程进行了分析,发现目前电子海图制作流程中对电子海图单元范围裁切环节重视不够,对于单元范围裁切的检查方法没有书面标准规定及出现错误后的解决方法。针对此现状我们进一步规范了电子海图的作业流程,对电子海图单元范围裁切环节形成独立的工作流,同时进一步强调电子海图单元范围裁切的重要性,加强作业人员的重视度。

3.3统一电子海图拼图处物标的表现形式

对目前的不同比例尺的电子海图之间拼接出错的问题进行了分析,发现由于拼接电子海图比例尺不同等原因,相拼接的电子海图物标的线状、面状表现形式不同从而产生拼图错误。针对这一问题小组经过讨论,根据工作实际现状,决定进一步规范统一物标在不同比例尺的表现形式来解决,并将改进后的作业方法作为规定并在检查中严格要求。

3.4统一电子海图制作软件

对目前制作电子海图的软件进行了分析,发现HPDProductEditor与Composer分别制作的电子海图想拼接会因为数据的来源,资料的新旧等原因而产生拼图错误。针对这一问题小组经过讨论,决定采用统一电子海图制作软件来解决,如若不可避免用不同软件制作电子海图的时候,制作时提高要求,加强注意。

4改进后效果

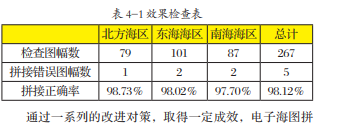

选择2015年9月至2016年3月所制作的北方海区、东海海区和南海海区不同比例尺267幅电子海图进行分析,经统计分析得出目前电子海图拼接的正确率,见下表:


通过一系列的改进对策,取得一定成效,电子海图拼接的正确率由之前的94.57%提高至98.12%。

5结语

本文成果来自作者及其团队日常工作的实践,为了进一步巩固改进后的成果,需要今后继续不断地改进创新生产技术,不断地改进作业方式、完善作业标准、提高综合素质、持续跟踪国际相关的标准,以此来保证电子海图拼图及各方面数据的准确性。
